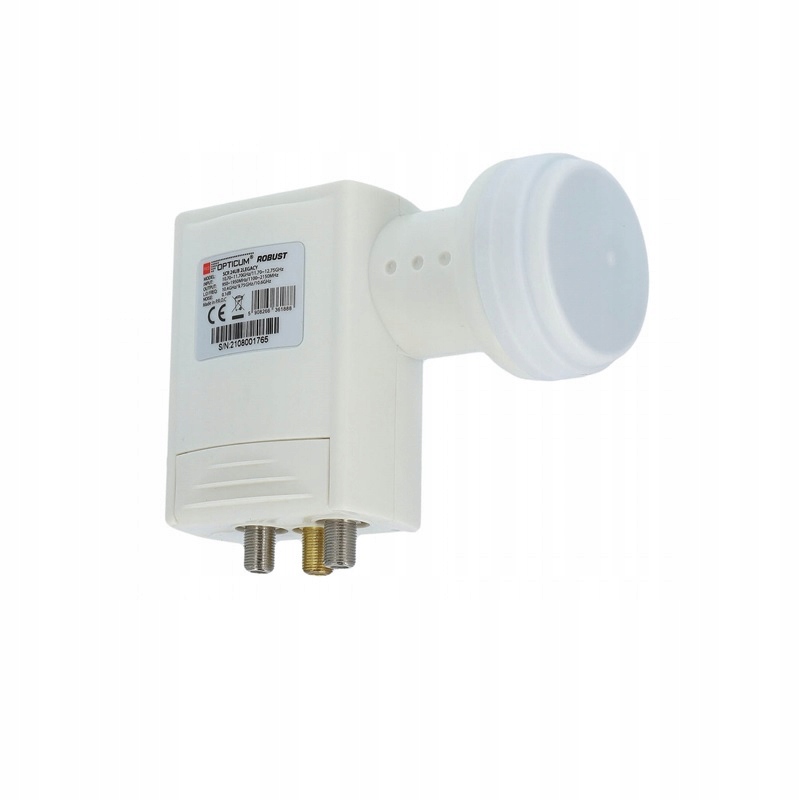

Konwerter Opticum Robust SCR 24UB 2Legacy

Jedno wyjście konwertera UNICABLE (SCR) w kolorze złotym pozwala na poprowadzenie sygnału jednym kablem do max. 24 odbiorników cyfrowych z sygnałem SCR lub UNICABLE. Dwa wyjścia konwertera full band w kolorze srebrnym pozwalają na podłączenie dwóch tradycyjnych odbiorników cyfrowych.

• Oświetlacz (Waveguide Feed-horn) do parabolicznej/offsetowej czaszy antenowej o F/D=0,6
• Średnica uchwytu mocującego 40 mm
• Szerokość uchwytu mocującego 30 mm (MIN.)
• Pobór prądu 320 mA (MAX.)
• Gniazda wyjściowe: typ F żeński
• Impedancja wyjściowa 75 Ohm (WFS< 2,5)
• Zakres temperatur od –30° C do +70° C
• Odporność obudowy na warunki atmosferyczne 10 lat
• Waga 230 g

Parametry części legacy:

• Zakres częstotliwości wejściowych (GHz) 10,7 do 11,7 [Low band], 11,7 do 12,75 [High band]
• Zakres częstotliwości wyjściowych (MHz) 950 do 1950 [Low band], 1100 do 1250 [High band]
• Częstotliwość oscylatora lokalnego (GHz) 9,75 [Low band], 10,6 [High band]
• Stabilność częstotliwości oscylatora lokalnego (MHz) +/- 1,5
• Współczynnik szumów (dB) 0,9 max., 0,5 typical
• Wzmocnienie – Conversation gain (dB) 55
• Różnice wzmacniania dla wycinku pasma 36 MHz (dB) +/- 0,75
• Współczynnik szumów fazowych -65dBc/Hz @1kHz; -83dBc/Hz @10kHz; -95dBc/Hz @100kHz
• Tłumienie ortogonalnej polaryzacji – Cross-polar discrimination (dB) 22
• Napięcie zasilające (V) polaryzacja pionowa 11,0 To 14,0 (0/22 kHz)
• Napięcie zasilające (V) polaryzacja pozioma 16,0 to 20,0 (0/22 kHz)

Parametry części unicable:

• Zakres częstotliwości wejściowych (GHz) 10,7 do 11,7
• Dopuszczalny zakres częstotliwości kanałów SCR (MHz) – 950 do 2150
• Ilość kanałów SCR 8 / EN50494+EN50607 + 16 / EN50607, czyli łącznie 24
• Izolacja kanałów SCR (dB) 25 (MIN.)
• Częstotliwość oscylatora (GHz) 10,4
• Stabilność częstotliwości oscylatora (MHz) +/-1
• Współczynnik szumów (dB) 0,9 max., 0,5 typical
• Wzmocnienie – Conversation gain (dB) 55
• Szerokość kanału SCR (MHz) 38
• Nierównomierność wzmocnienia w kanale SCR (dB) +/- 0,5
• Wykaz 24 zaprogramowanych częstotliwości: 1210/1420/1680/2040/978/1028/1072/1116/1160/1271/1315/1359/1484/1528/1572/1616/2084/2128/1816/1860/1904/1948/1992/1728
