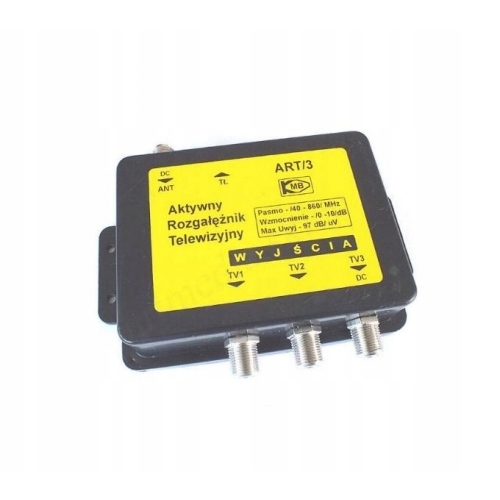

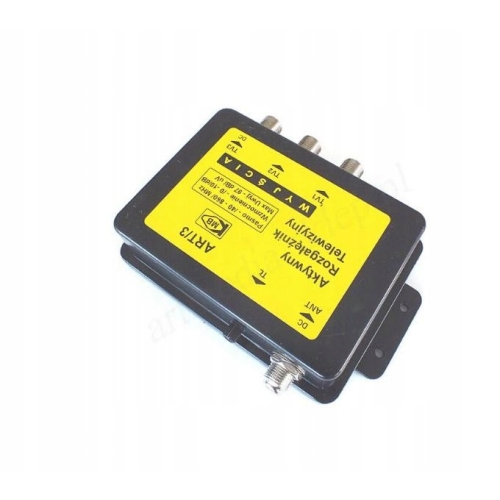

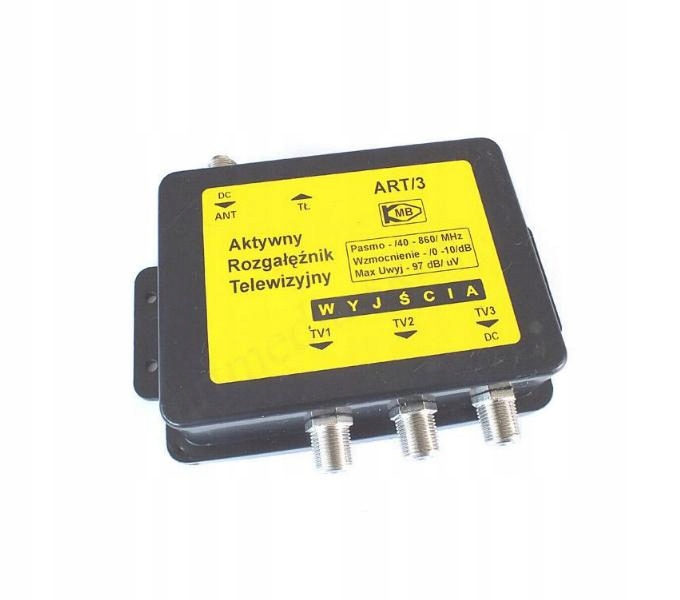

Wzmacniacz aktywny rozgałęźnik DVBT KMB ART3 ART/3

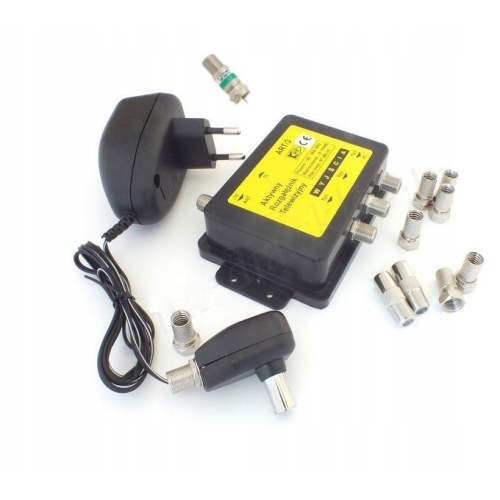

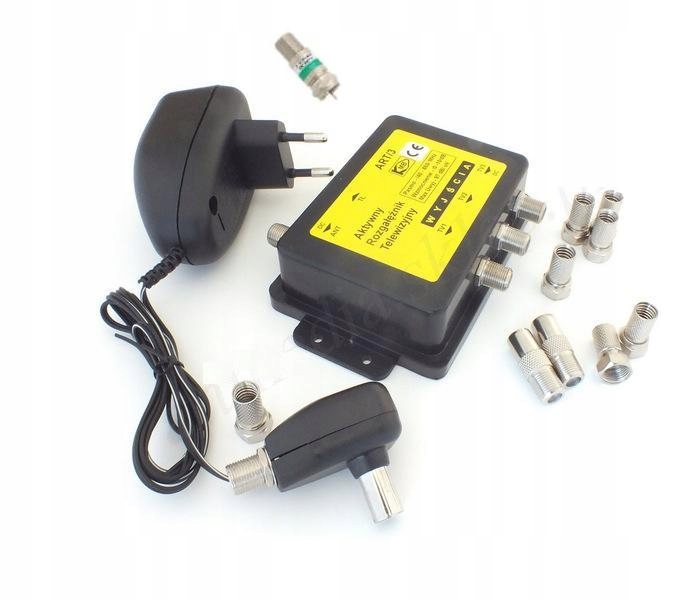

Poniżej zdjęcie poglądowe zestawu jaki klient powinien może sobie przygotować na bazie tego urządzenia.

W tej ofercie klient kupuje jedynie rozgałęźnik ART/3.

Opis Rozgałęźnika:

Bardzo mały współczynnik szumów i zakłóceń!

Płynna regulacja wzmocnienia ( tłumienia ) pozwala

na precyzyjne ustawienie warunków pracy rozdzielacza!

Przeznaczony do małych domowych instalacji antenowych

Rozgałęźnik pozwala na podłączenie do jednej anteny ( instalacji antenowej )

sześciu odbiorników TV. Posiada na wejściu regulację, która

umożliwia ustawienie optymalnego poziomu sygnału na wyjściach.

Rozdzielacz może być stosowany zarówno z anteną aktywną ( ze wzmacniaczem )

jak i anteną pasywną ( bez wzmacniacza ), napięcie do takiej anteny nie może być podawane.

W tym przypadku stosujemy bloker DC.

W przypadku stosowania anteny aktywnej zasilacz z rozgałęźnika

zasila jednocześnie wzmacniacz w antenie.

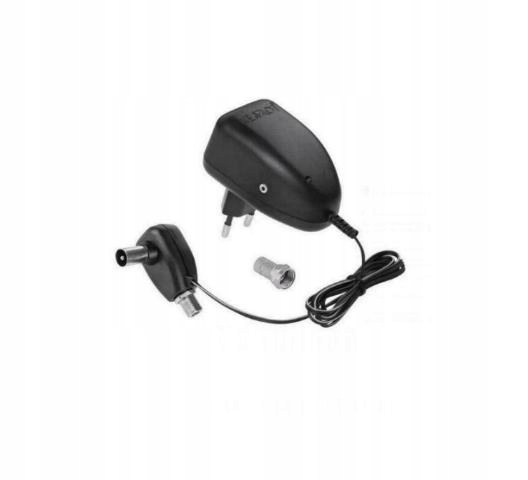

Zestaw zawiera odpowiedni zasilacz antenowy.

Parametry rozdzielacza:

częstotliwość pracy: 40 - 710 Mhz

wzmocnienie: 0 - 8 dB

tłumienie odsprzężenia: 20 dB

zasilanie: 12 V / 50 mA h

Rozgałęźniki sygnału z serii ART charakteryzują się wyjątkowo poprawną

pracą, mają mały współczynnik szumów. Druga zaleta to możliwość

zasilania go zasilaczem umieszczonym bezpośrednio przy jednym

z odbiorników wpiętym do złącza, tutaj TV3.

Urządzenie winno być instalowane w pomieszczeniach zamkniętych.

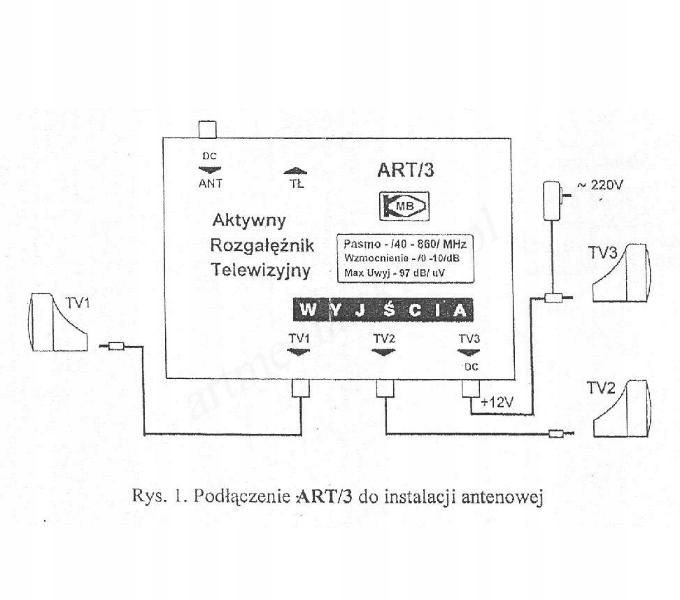

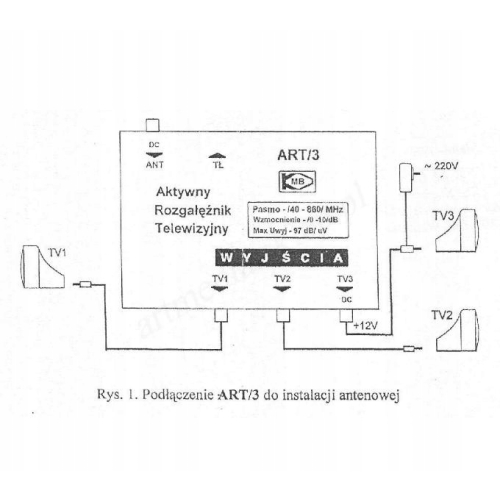

Opis podłączenia rozdzielacza w instalacji domowej

Wariant 1:

Instalacja korzysta z anteny aktywnej, ze wzmacniaczem założonym przy antenie.

( antena wymaga zasilania napięciem stałym + 12 V )

Rozdzielacz ART podaje zasilanie na wzmacniacz antenowy.

Wariant 2:

Instalacja korzysta z anteny pasywnej ( jest tylko symetryzator ).

W tym rozwiązaniu z rozdzielacza ART nie może być podawane napięcie do anteny.

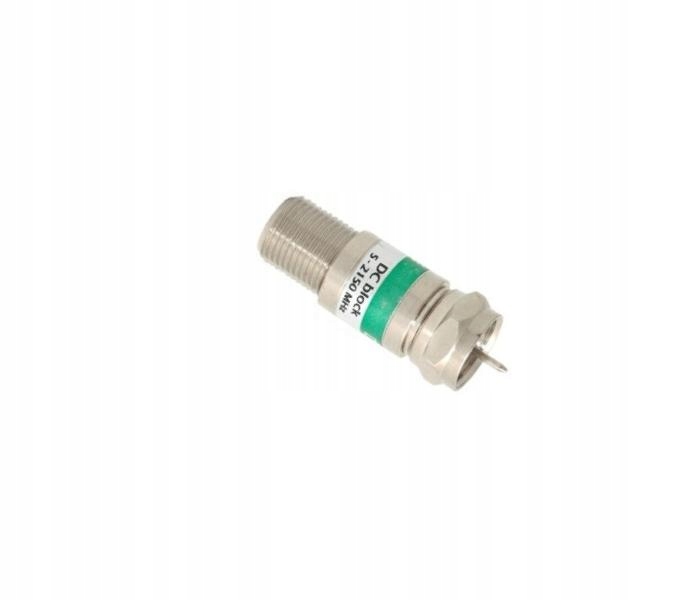

Zamiast przecinać ścieżkę ( zworę ) stosujemy separator zasilania DCB.

W takim rozwiązaniu nie otwieramy rozgałęźnika,

tym samym nie narażamy go na przypadkowe, mechaniczne uszkodzenie.

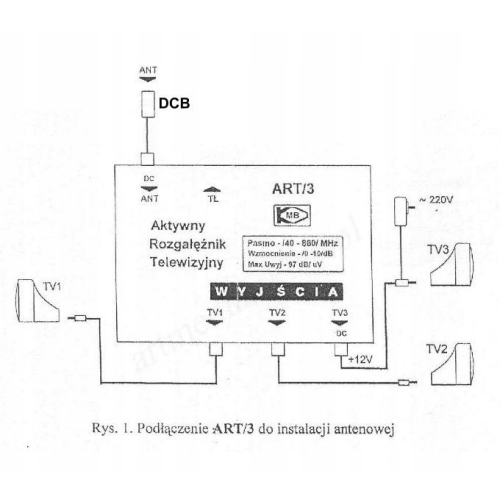

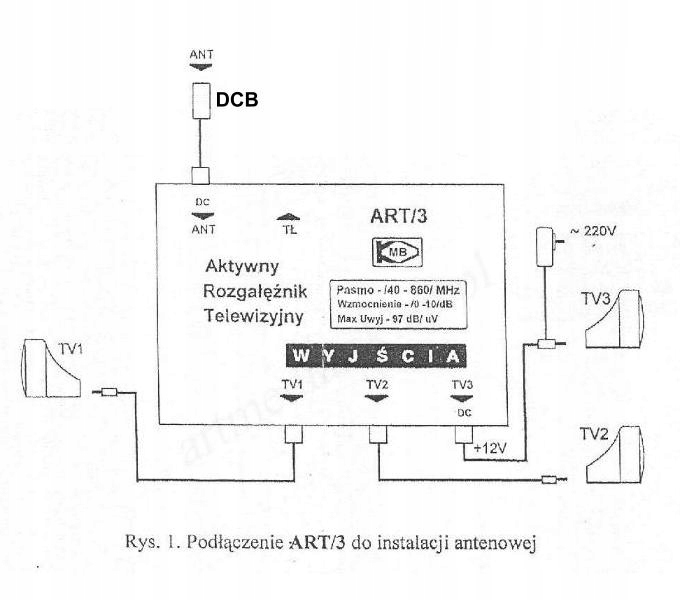

DCB podłączamy tak jak zostało przedstawione niżej.

( blocker DCB może być innego producenta aniżeli ten na zdjęciach ).
